roulements

1. Analyse de l’application

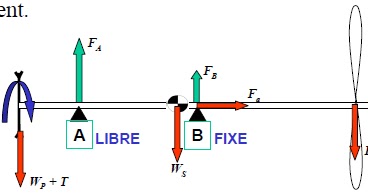

C. Quelle position (A ou B) devrait être fixe?
Le roulement fixe aura une charge supplémentaire axiale Fa
Donc le roulement le moins chargé radialement devrait
supporter la charge axiale pour éviter de surcharger un seul
roulement.

2. Sélection du type de roulement

1. Le diamètre de l’arbre doit être 100mm

2. Les deux paliers doivent avoir la même hauteur

3. Le roulement fixe doit pouvoir supporter une

certaine charge axiale

4. Les roulement doivent pouvoir accommoder un

certain déversement

5. Pour des raisons économiques on veut des paliers

standards vendus avec les roulements
B. Quels types de roulements rencontrent ces critères?
Pour utiliser des paliers standards et accommoder un
certain déversement, les seuls roulements qui sont
adéquats sont les roulement à rotule.
C. Quelles séries peuvent être utilisées pour d = 100 mm ? (2 min)
SABB: 12, 22, 13, 23
Pour que les paliers aient la même hauteur, il faut que les deux
roulements utilisés aient la même série de diamètre extérieur.
SRB: 222, 213, 223
3. Calcul de la durée nominale
A. Quelles sont les charges équivalentes pour chaque roulement?

B. Quelle est la valeur minimum normalement acceptée pour
L
C. Quelle est la durée nominale des roulements restants?

D. Quels roulements devraient être choisis?

Les roulements à rotule sur rouleaux seraient surdimensionnés pour

l’application étudiée.

Pour des raisons économiques le 1320 est choisi au lieu du 232010h devrait être supérieur à 40 000 heures

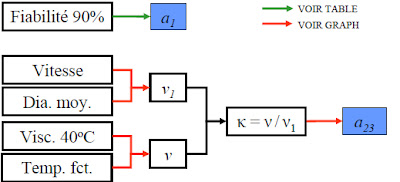

4. Calcul de la durée corrigée et SKFA. Quelle est la valeur des coefficients a

D. Quelle est la valeur de la durée SKF des roulements?

Position A:

L10ah = a1a23L10h

Position B :

L10ah = a1a23L10h= 105 259 heures
5. Calcul des charges limites
A. Quelle est la charge minimum acceptée?


B. Quelle est la charge axiale maximum acceptée?

6. Coefficient de sécurité statique
A. Quelle est la charge équivalente statique?

  B. Quel est le coefficient de sécurité statique?

7. LubrificationB. Pourquoi choisir ce type de joint?

Parce que les parois verticales empêchent l’écoulement de l’huile vers

l’extérieur et qu’avec l’effet centrifuge, l’huile qui touche les parois

verticales est projetée vers l’intérieur du palier.
8. Assemblage du palier

Avec un épaulement, une rondelle frein et un écrou

B. Comment est fixé le roulement libre sur l’arbre?

Même manière que le roulement fixe

C. Quelle sont les tolérances des portées de l’arbre?

k5: 100.003 à 100.018 mm Cylindricité IT5/2: 0.0075mm

D. Comment est fixé le roulement fixe dans le logement?

Avec deux bagues d’arrêts bloquant le mouvement axial

E. Comment est fixé le roulement libre dans le logement?

Il n’a pas de fixation : il est libre de se déplacer axialement

F. Quelle sont les tolérances des portées du logement?

H7: 180.000 à 180.040 mm Cylindricité IT5/2: 0.009mm
Assemblage
G. Quelle modification pourrait faciliter le montage/démontage?

A. Comment est fixé le roulement fixe sur l’arbre?

A. Puisque le fabricant veut lubrifier les roulements à l’huile,

quel type de joints devrait être utilisé dans le palier?

A. Quelles sont les critères de sélection importants?
